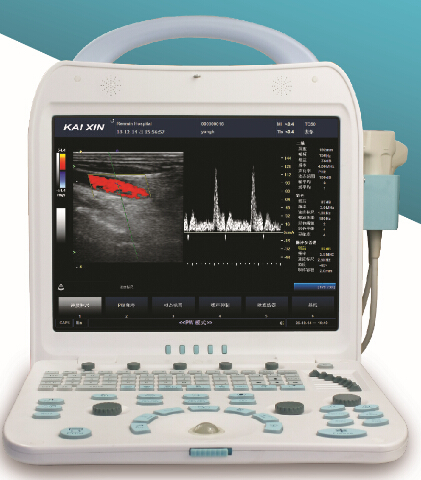

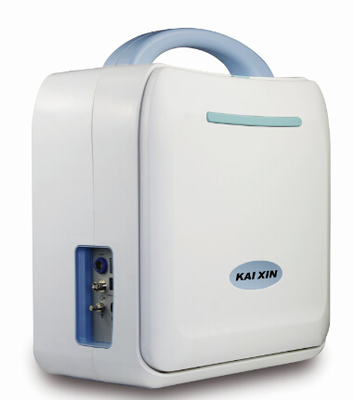

Scanner ad ultrasuoni a doppler a colori portatile DCU10PLUS

Ultrasuoni DCU10 + Full Digital Color Doppler

scanner

1. Applicazione del sistema

DCU10 Plus full digital color Doppler ultrasound scanner è disponibile per la diagnosi dell'addome (compresi ginecologia e obstetria), organi superficiali, cardiologia, vasi periferici, urologia e altri.

2Specificità generale

• scala dei grigi: 256 gradi
• scala dei colori: 256 gradi
• monitor: 15 ′′ LCD a colori medici ad alta risoluzione senza scintille
• Fornitura di corrente: 100-240V Frequenza: 50-60Hz 3.0A MAX
• Consumo di energia: ≤ 150VA

Dimensioni dell'unità principale:416 mm(L) ́205 mm(w) ́ 422 mm(H);

• Peso netto dell'unità principale:circa 12 kg (esclusa la sonda);
• Peso lordo dell'intera macchina: circa 17 kg
• Dimensione del pacchetto:circa 505 mm ((L) ́350 mm ((W) ́ 640 mm ((H)

3.Media e periferiche

• Stampa
• videomachine:sony UP-897MD;
• Stazione di lavoro integrata per l'archiviazione delle immagini, la generazione di rapporti e la stampa cloud.

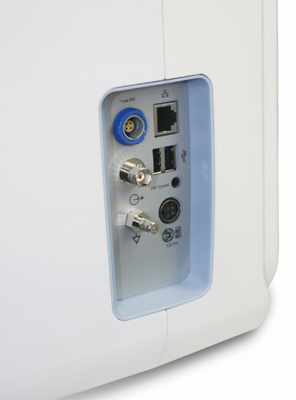

4. U-disk (supporto per la gestione dei documenti/aggiornamenti software/memoria a una chiave), porta DICOM,

conveniente per il medico per gestire i dati, supportando la trasmissione.

5Porta di uscita TV.

6Scambio a piedi disponibile.

4Sottocosto della sonda.

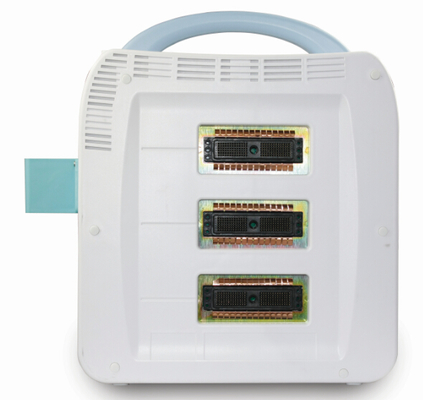

Socket della sonda: 3 socket della sonda, identifica automaticamente la sonda, supporta diverse sonde opzionali

(convesso, lineare, micro-convesso, trans-vaginale, fasato).

5.lingua

Operazione del menù: inglese

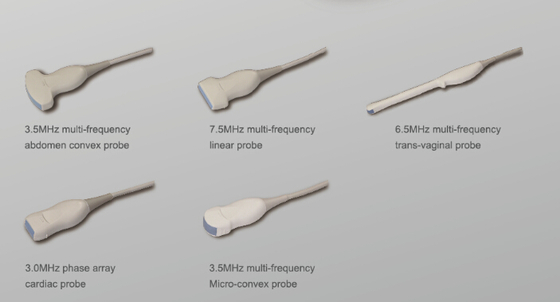

6.Specificità della sonda

• 3.5MHz R60 convesso a banda larga

1- Elementi della sonda:96

2.Angolo di scansione: 60°

3.L'ambito di frequenza:2.0MHz-5MHz

4. 5 Multifrequenza:2.0/3.0/3.5/4.0/5.0 o può essere impostato

5. profondità massima di scansione≥190mm gamma di profondità:107-246mm

6Zona cieca: ≤ 5 mm

7.risoluzione:risoluzione assiale ≤ 1 mm,risoluzione laterale ≤ 2 mm

8.precisione della posizione geometrica:laterale ≤ 5%, verticale ≤ 5%

• 7.5MHz L40 lineare a banda larga

1- Elementi della sonda:96

2.L'ambito di frequenza:5.0 MHz-12.0 MHz

3 5 Multifrequenza:5.0/6.0/7.5/9.0/12.0

4. Profundità massima di scansione≥60 mm: gamma di profondità 38-115 mm

5Zona cieca: ≤ 3 mm

6.risoluzione:risoluzione assiale ≤ 0,5 mm,risoluzione laterale ≤ 1 mm

7.precisione della posizione geometrica:laterale ≤ 5%, verticale ≤ 5%

• 6.5MHz R10 banda larga transvaginale

1- Elemento della sonda:96

2.Angolo di scansione: 135°

3. campo di applicazione della frequenza:4.5 MHz-9.0 MHz

4. 5 multi-frequenza:4.5/5.5/6.5/7.5/9.0

5. Profundità massima di scansione ≥ 60 mm Intervallo di profondità: 46-154 mm

6Zona cieca: ≤ 4 mm

7. risoluzione:risoluzione assiale ≤ 1 mm,risoluzione laterale ≤ 1 mm

8.precisione della posizione geometrica:Indicazioni standard del prodotto:laterale≤10%,verticale≤5%

• 3.5MHz R20 banda larga microconvessa

1- Elementi della sonda:96

2.Angolo di scansione: 77°

3.L'ambito di frequenza:2.5 MHz-5.5 MHz

4. 5 Multifrequenza:2.5/3.5/4.0/5.0/5.5 MHz

5. La profondità massima di scansione ≥ 140 mm: 69-154 mm

6Zona cieca: ≤ 5 mm

7.risoluzione:risoluzione assiale ≤ 1 mm,risoluzione laterale ≤ 2 mm

8.precisione della posizione geometrica:laterale≤10%,verticale≤10%

• 3.5MHz R16 array elettronico a fase

1- Elementi della sonda:64

2.L'ambito di frequenza:2.5 MHz-5.5 MHz

3. 5 Multifrequenza:2.5/3.5/4.0/5.0/5.5 MHz

4. La profondità massima di scansione ≥ 140 mm: 69-154 mm

5Zona cieca: ≤ 5 mm

6.risoluzione:risoluzione assiale ≤ 1 mm,risoluzione laterale ≤ 2 mm

7.precisione della posizione geometrica:laterale≤10%,verticale≤10%

7. Modalità di funzionamento

1.B,B/B,4B modalità

2.M,B/M modalità

3.CFM

4.PDI

5.PW

6.CW

7- Questo.

8.Impostazione del sistema

• Impostazione di base

• Lingua: inglese
• impostazione dell'ora e della data
• Formato della data:anno-mm-dd,anno-mm-dd o giorno-mm-ann
• protezione dello schermo
• Identificazione del paziente
• Nome dell'ospedale
• modello della macchina

8. sbloccare, cancellare i dati di misurazione; memorizzare automaticamente i parametri attuali; nascondere la regola di divisione del tempo M; nascondere la regola di divisione del tempo PW.

• Opzione della stampante: stampa e altre impostazioni.
• impostazioni di rete: indirizzo IP della macchina, server di rete locale, impostazione del server DICOM.
• DICOM:dispositivo ad ultrasuoni; unità principale DICOM per il servizio, il dispositivo di prova delle porte e delle connessioni di rete.
• memorizzare: videocassetta, memorizzare in formato BMP, JPG (formato di compressione delle immagini), percorso di archiviazione.
• gestione del medico: informazioni del medico, nuova costruzione, cancellazione, ecc.
• Correlazione delle annotazioni: lesione, routine, OB, addome, ginecologia, cardiologia, urologia, organi superficiali, chirurgia ortopedica.puoi aggiungere o correggere per modificare quando necessario.
• Preset di sonda: preset di alcune informazioni di sonda, conveniente per l'utente di scegliere.
• Modalità di applicazione: addome, ob, cardiologia, urologia, organo superficiale e applicazione multipla. impostazione predefinita di fabbrica.; ottenere dati attuali ; impostazione predefinita, ecc.
• misurazione

1- Impostazione del tavolo.

2.impostazione dei parametri di misura.

• altro articolo.
• Formula predefinita:

• Formula BPD:10 tipi
• CRL:7 tipi formula
• GS:4 tipi di formula
• Formula FL:10 tipi
• Formula HL:3 tipi
• Formula TAD:1 tipo
• Formula TTD:1 tipo
• Formula APTD:1 tipo
• Formula HC:5 tipi
• Formula AC:6 tipi
• Formula FT:2 tipi
• Formule di tipo LV:1
• Formula di tipo THD:1
• TCD:1 tipo di formula
• Formula OFD:2 tipi
• Formula EFW:12 tipi
• Formula BSA:5 tipi

10Funzioni primarie

• Funzione predefinita del sistema;
• Funzione di commutazione della sonda;
• funzione di conversione di modalità;
• Funzione di ingrandimento/selezione della gamma di profondità;
• funzione di conversione di frequenza;
• Funzione di correlazione di cornice;
• funzione di potenziamento del bordo;
• Funzione di regolazione della curva di compressione;
• Funzione di regolazione dell'immagine dopo il trattamento;
• Funzione di regolazione della posizione di messa a fuoco
• Immagine verso l'alto/verso il basso, inversione sinistra/destra
• Funzione di congelamento/scongelamento delle immagini
• TGC regolabile su molti segmenti, regolazione del guadagno totale e della gamma dinamica
• Funzione di ottimizzazione delle immagini
• Frequenza doppia regolabile, PRF, funzione filtro a parete
• Sensibilità, persistenza del colore, soglia del colore, equilibrio del colore, colorazione liscia e funzione di rimozione dei manufatti
• L'angolo corretto regolabile, il volume del campione, la regolazione del colore lineare, la scala di velocità, la funzione di posizione di base;
• Funzione armonica regolabile
• Funzione di misurazione generale in modalità B
• Funzione di misurazione generale in modalità M
• Funzione di misurazione generale in modalità CFM
• Funzione di misurazione generale in modalità PDI
• Funzione di misurazione in modalità CW, PW
• Funzione di misura dell'applicazione addominale
• Funzione di misura dell'applicazione ostetrica
• Funzione di misurazione dell'applicazione cardiaca
• Funzione di misurazione dell'applicazione in urologia
• Funzione di misura dell'applicazione degli organi superficiali
• Potenza acustica regolabile
• Funzione di guida della puntura ((2 linee di guida,angolo e posizione regolabili)
• Immagazzinamento: più di 150 G
• Funzione di gestione delle immagini
• Funzione di riproduzione Cine
• Funzione dei segni corporei
• Funzione di annotazione delle informazioni
• Funzione di informazione del paziente
• Funzione di segnalazione generale automatica
• Funzione di postazione di lavoro
• Funzione di commutazione del menu cinese-inglese
• Funzione regolabile per il volume

introduzione dell'elaborazione delle immagini

• Trattamento del fascio acustico

tecnologia a fascio acustico digitale completo, messa a fuoco dinamica punto-punto in tempo reale, messa a fuoco dinamica continua, tecnologia di imaging a apertura variabile regolabile in tempo reale,Apodizzazione del fascio acustico dinamico in tempo reale, filtraggio dinamico, controllo numerico, scansione a frequenza dinamica

• Pre-trattamento delle immagini

Guadagno: 0 ‰ 100 dB

TGC: 8 fasi TGC

L'uscita acustica (potenza regolabile): Alta, media, bassa

Canali digitali:24

• Processo di elaborazione delle immagini

IE:0 ¢4

Correlazione del fotogramma: 0 ¢ 5

IP ((correzione gamma): 0 ¢ 8

Curva di compressione: 0 ̊15

• Parametri di scansione

11"Rapporto di misurazione

Rapporto di misurazione ostetrica, rapporto di misurazione ginecologica, rapporto di misurazione cardiaca, rapporto di misurazione urologica e altri rapporti di misurazione,Conservare automaticamente i risultati delle misurazioni e generare report

12Segno del corpo.

• 146 tipi di segni corporei con posizione della sonda, che possono essere selezionati rapidamente tramite un'interfaccia di segni corporei intuitiva e dettagliata;
• Il marchio di testo può preimpostare il contenuto del testo;
• Segno di freccia

Configurazione standard:

• Unità principale 1pc

• Adaptatore di alimentazione 1pc

• Accessoio (vedi elenco dei prodotti)

• 3.5C60H1C sonda convessa 1pc; 7.5L40H1CHonda lineare ad alta frequenza 1pc

Configurazione opzionale:

sonda facoltativa:
