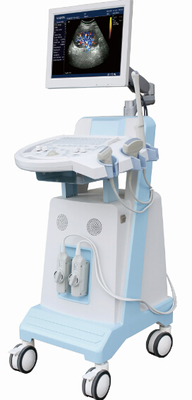

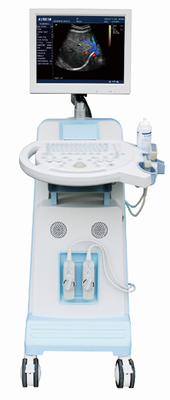

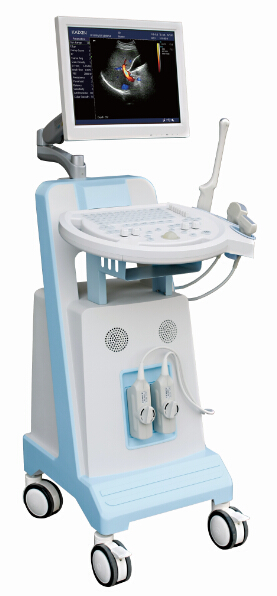

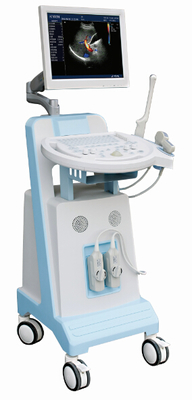

DCU5 scanner ad ultrasuoni Doppler a colori digitali
1. Applicazione del sistema
Lo scanner ad ultrasuoni Doppler a colori digitale DCU5 è disponibile per la diagnosi dell'addome (compresi ginecologia e obstetria), cardiologia, vasi sanguigni e piccole parti, con la seguente modalità di scansione: 2D, CFM, PDI,PW e M per fornire la migliore risoluzione e sensibilità.
Sostenere sonda convessa, sonda lineare e sonda transvaginale, ecc.
2Specificità generale
2.1 Dimensione
400 mm ((H) x 620 mm ((W) x 1200-1400 mm ((H) (l'altezza del supporto per cristalli liquidi è regolabile)
N.W.: 30 Kg (senza sonda)
2.2 Fornitore di alimentazione
Sistema di alimentazione a doppia corrente: AC110/230V -15%+10% ((tensione di alimentazione di autoadattamento)) 60/50Hz±1Hz
2.3 Visualizzazione
Monitor LCD medicale a colori da 15" ad alta definizione e senza lampeggianti
3. Descrizione del sistema
3.1 Specifica della sonda
- 3Sonde convesse multi-frequenza a.5 MHz
Angolo di scansione: 60°
elementi:80
gamma di frequenze: 2.0 MHz-5.0 MHz
4 multi-frequenza:2.0/2.5/3.5/5.0
Profundità massima di scansione ≥ 190 mm
Zona cieca: ≤ 5 mm
Risoluzione:risoluzione assiale ≤ 1 mm,risoluzione laterale ≤ 2 mm
precisione della posizione geometrica:laterale≤5%, verticale≤5%
- 7Sonde lineare multi-frequenza a.5 MHz
elemento:80
gamma di frequenze:
4 multi-frequenza:6.0/6.5/7.5/9.0
Profundità massima di scansione ≥ 60 mm
Zona cieca: ≤ 3 mm
Risoluzione:risoluzione assiale ≤ 1 mm,risoluzione laterale ≤ 1 mm
precisione della posizione geometrica:laterale≤5%, verticale≤5%
- 6Sonda transvaginale multi-frequenza a.5MHz
Angolo di scansione: 135°
elemento:80
gamma di frequenze: 4,5 MHz - 9,0 MHz
4 multi-frequenza:4.5/5.5/6.5/7.5
Profundità massima di scansione ≥ 60 mm
Zona cieca: ≤ 4 mm
Risoluzione:risoluzione assiale ≤ 1 mm,risoluzione laterale ≤ 1 mm
Precisione della posizione geometrica:Il prodotto è indicato secondo lo standard:laterale≤10%,verticale≤5%
3.2 Modalità di funzionamento
Modalità B、B/B、4B
Modalità M、B/M
CFM
PDI
PW
Questo.

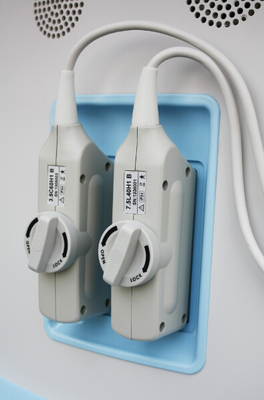

3.3 presa della sonda: 2
3.4 Media e dispositivi periferici
> scheda flash USB
>Printatrice video: Sony UP-897MD
>Uscita TV: PAL/NTSC
>Stampatrice laser a colori (modello definito:HP Color LaserJet CP1515n、
HP Color LaserJet CP1525n)
>Se si desidera connettersi con altri modelli di stampanti laser a colori, è possibile utilizzare
il nostro 1pc CD e 1pc reticolo (configurazione standard).
si può fare come segue:
1Installare il software del CD sul computer.
2Collegare il doppler colorato al computer con reticolo.
E imposta l'indirizzo IP come manuale dell'utente.
3. Poi la stampante del computer può stampare l'immagine a doppler a colori e riportare.
3.5 Immagazzinamento
Immagazzinamento di immagini, cinema loop storage, cine loop ≥300 frame
3.6 Linea guida per la punzione
Regolabile angolo e memorizzazione della memoria
3.7 Lingue
Operazione del menu: cinese / inglese / russo / portoghese
4. Impostazione del sistema
Lingua:inglese / cinese
Data: anni-mm-dd o anni-mm-dd o anni-mm-dd
Durata: 24 ore
Segno corporeo:≥131
Formato di archiviazione delle immagini:PNG、BMP
Impostazione dell'ora
Impostazione del tono della tastiera
Impostazione PAL / NTSC
Impostazione della luminosità dei caratteri
- Impostazione della formula- - -
formula BPD:12 tipi;
CRL: 12 tipi di formula;
formula GS:5 tipi;
formula FL:9 tipi;
formula HL:3 tipi;
TAD:3 tipo di formula;
formula TTD:1 tipo;
formula del tipo APTD:1;
formula HC:4 tipi;
formula AC:6 tipi;
formula FT:2 tipo;
formula LV:1 tipo;
formula di tipo THD:1;
formula TCD:1 tipo;
formula OFD:1 tipo;
formula EFW:12 tipo;
Formula BSA:2 tipi.
- Impostazione delle note:inclusi cambiamenti patologici, OB, routine, addome, ginecologia, piccole parti, cardiologia.
- Impostazione di stoccaggio- - -selezione del formato dell'immagine
- Impostazione della password
- Impostazione predefinita di fabbrica
- Impostazione della parte di esame:potenza di emissione regolabile, impostazione PRF (parametri stazionari predefiniti in base alle diverse parti di esame.), angolo Doppler regolabile, volume di campionamento regolabile, deflessione lineare regolabile,linea di base regolabile, filtro d'onda regolabile.
5. elaborazione del fascio acustico
Tecnologia a fascio acustico digitale completo, messa a fuoco dinamica punto-punto in tempo reale, messa a fuoco dinamica continua,Tecnologia di imaging a apertura variabile regolabile dinamica in tempo reale,apodizzazione del fascio acustico dinamico in tempo reale, filtraggio dinamico, controllo numerico, scansione a frequenza dinamica
5.1Pre-trattamento delle immagini
Guadagno: 0 ¢127
TGC: 8 fasi TGC
Potenza acustica: 25%, 50%, 75%, 100%
5.2Canali digitali- - -32
5.35.2 Processo di elaborazione delle immagini
IE:0 ¢3
Correlazione del fotogramma: 0 ¢ 3
IE ((correzione gamma):0 ¢7
Curva di compressione: 0 ‰ 7
6Parametri di scansione
6.1Modalità B
B potenza acustica: 25%、50%、75%、100%
B Guadagno: 0 ¢127
Dinamica: 27 ‰ 100 dB
Scansione:tassi di immagine più elevati, densità elevata
conversione di frequenza: 4 classi
onda armonica: 2 classi
6.2Modalità M
M potenza acustica: 25%, 50%, 75%, 100%
M Guadagno: 0 ¢127
M Dinamica: 27 ‰ 100 dB
M velocità di scansione: 8 classi regolabili
M linea di campionamento regolabile e visiva
M modalità di funzionamento:: scorrere e scansionare
Scansione:tassi di immagine più elevati, densità elevata
conversione di frequenza: 4 classi
onda armonica: 2 classi
6.3Modalità Doppler a colori CFM
Guadagno CFM: 0 ¢127
PRF massimo: 7,5 kHz
Min PRF: 0,35 kHz
Frequenza del colore: 2 classi regolabili
Filtro a parete CFM: 8 passaggi 50-350Hz
Persistenza del colore: 4 fasi
Limite di colore: 6 tipi
Bilancio del colore: 16 passaggi
Sensibilità: 6 tipi
Lissamento del colore CFM: 3 fasi
Deformazione del colore regolabile della matrice lineare
6.4Modalità Doppler di potenza PDI
Aumento dell'IDE: 0 ¢127
Filtro a parete PDI: 4 passaggi, 50-350 Hz
Lissamento del colore PDI:3 fasi
PRF massimo: 7,5 kHz
Min PRF: 0,35 kHz
Deformazione del colore regolabile della matrice lineare
6.5Modalità Doppler dello spettro PW
Guadagno PW: 0 ¢127
PW Dynamic: 8 passaggi 0-120
PW filtro a parete: 8 passaggi 50-350Hz
Larghezza del volume di campionamento: 0,5-20 mm
Correzione dell'angolo
Regolazione della linea di base: 7 passaggi
Max PRF ((Velocità): 7,5 kHz
Min PRF ((Velocità): 0,35 kHz
Regolare di velocità: 8 passaggi
6.6Ripetizione di immagine
256 gradi di scala di grigi 2D diplay immagine
visualizzazione del grafico dell'istogramma in scala grigia
Reserva immagine: su/sotto, a destra/sinistra
Ampiezza: 32 ̊252 mm (35 gradi) ciascuna sonda ha la propria profondità
e gradi regolabili
Focalizzazione: focalizzazione dinamica continua, apertura dinamica
Dinamica: ≥ 100 dB (visivo e regolabile)
Velocità in modalità M: 8 classi regolabili
Visualizzazione della curva TGC
Negro e bianco correlati
Uscita video: NTSC o PAL
7. Misurazione / Calcolo
7.1Misurazione generale
B Modalità di misura: distanza, area (metodo di misurazione della distanza, metodo di misurazione della distanza in ellissa, metodo di tracciamento), circostanza (metodo di misurazione della distanza, metodo di misurazione della distanza in ellissa, metodo di tracciamento),volume (metodo a due assi), angolo, istogramma, visione sezionale, velocità di stenosi (( velocità di stenosi in lunghezza, velocità di stenosi in area)) e profondità.
Misurazione in modalità M: profondità, pendenza, frequenza cardiaca, cerchio
Misurazione in modalità D: velocità, frequenza cardiaca, velocità di flusso, accelerazione temporale, indice di polso/resistenza, pressione differenziale massima, media PG, rapporto, volume del colpo, portata.
7.2 Misurazione e analisi ginecologiche:Utero, endometrio, ovaie, cervice, follicoli.
7.3 Misurazione e analisi ostetriche
BPD) 、CRL、GS、FL、HL、TAD、TTD、APTD、HC、AC、EDC、FT、LV、THD、TCD、OFD、GA、EFW、LMP、AFI e calcolare GA, EFW, EDD e curva di crescita, formula diversa per molte contee.
7.4 Misurazione e analisi urologiche:Volume della prostata, volume delle urine residue
Rapporto di misurazione- - -
Rapporto delle misurazioni ostetriche,
rapporto di misurazione ginecologica,
relazione di misurazione cardiologica,
Rapporto di misurazione urologica e altri rapporti di misurazione
Conservare automaticamente i risultati delle misurazioni e generare report
8.1 Segno corporeo
131 tipi di segni corporei con posizione della sonda, selezionabili rapidamente mediante un'interfaccia di segni corporei intuitiva e dettagliata;
Il marchio di testo può preimpostare il contenuto del testo;
Segno freccia supporta più segni freccia e direzione regolabile
Configurazione standard- - -
Unità principale: 1 pc
con una capacità di accensione superiore a 1000 W;
3.5MHz sonda convessa addominale multi-frequenza:1pc
6.5MHz multi-frequenza sonda trans-vaginale:1pc
7Sonda lineare ad alta frequenza multi5 MHz:1pc
CD: 1pc
Reticolo: 1pc
Configurazione opzionale- - -
Video Printer ((sony 897-MD)
Stampa laser (dettagli sopra)3.4Media e periferiche)
Contatto: amey#kxele.com (# significa @)
